ALIMENTATORI SWITCHING SERIE EMN - RANGE 2.400W

Gli alimentatori della serie S3 (switching-switching-serial) sono una nuova generazione di apparati di elevate prestazioni e potenza (da 1 a 2,4KW)  con minimo ingombro e peso.  Tali risultati sono frutto di una struttura funzionale articolata in tre sezioni.  La prima sezione come switching sincrono di rete in funzione di preregolatore “step up” e riduttore del fattore di potenza; la seconda sezione in funzione di switching separatore isolatore di rete, a potenza trasferita variabile (variac automatico).  La terza come stabilizzatore seriale della tensione di uscita funzionante in classe A (lineare), a potenza dissipata costante.  La stabillizzazione finale della tensione o corrente di uscita si articola su tre funzioni:” constant voltage”, “constant current”, “Enable” .  Le funzioni constant voltage e constant current sono a commutazione automatica e agiscono  in funzione del carico applicato.  In constant voltage si dispone di una impedenza di uscita tendente a zero, quindi con una tensione di uscita a totale indifferenza del carico.  In constant current si dispone di una impedenza di uscita tendente ad infinito, quindi con una corrente di uscita a totale indifferenza del carico.  La funzione “Enable” è comandabile sia manualmente che da remoto, e permette di abilitare o disabilitare l’uscita della corrente portando a zero il potenziale di uscita. Ciò permette di evitare, all’occorrenza, di sezionare il carico o spegnere l’alimentatore.   Questa nuova generazione di alimentatori è abilitata per ogni tipo di comando o programma remoto analogico quale: Remote Sense (S+,S-), Parallel Master/Slave, Remote Program Voltage 0÷10V, Remote Current Program 0÷10V, Remote Voltage Control Output 0÷10V, Remote Current Control Ouput 0÷10V, External Enable.   Tutti questi controlli remoti sono di serie
Particolare importante: negli alimentatori della serie S3, onde rendere mediamente più agevole l’impianto esterno, tutti i potenziali negativi delle tensioni 0÷10V di controllo In/Out sono riferibili al morsetto negativo dell’uscita di potenza.
Infine, considerando che nella pratica di impianto, onde evitare al meglio disturbi e interferenze, si è esteso l’uso di trasferitori isolatori delle tensioni 0÷10V di programma o “controllo remoto”, su questa nuova categoria di alimentatori è ora possibile richiedere come opzione, per ogni linea di programma o controllo In/Out, un trasferitore isolato ad accoppiamento analogico, già predisposto all’interno dell’alimentatore, con precisione di trasferimento a 12 Bit equivalente.
Inoltre è anche possibile la funzione opzionale di External Enable isolato.   I cinque canali In/Out  sono perfettamente isolati dal contesto esterno e tra di loro, quindi le sorgenti esterne 0÷10V di controllo possono flottare o riferirsi a qualsiasi potenziale.Tutte le funzioni di Remote In/Out (isolate) possono essere inserite anche in un secondo tempo, previo ricondizionamento dell’apparato.

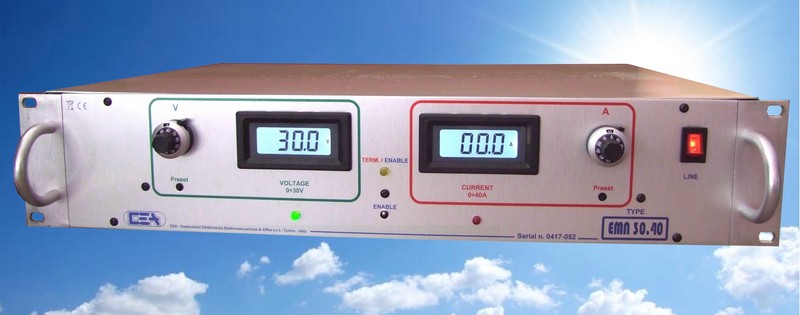

ALIMENTATORE SERIE EMN - DA 20 A 50V / DA 30 A 70A - x FOGLIO TECNICO

• Tensione di alimentazione di rete  (48/52Hz)   220V ± 10%


• Stabilità alla variazione di rete ± 10% (tensione costante e corrente costante)   ≥ di ±  0,01%


• Risoluz. del controllo della tens. e della corr. di uscita    ≥ di ±  0,1%


• Stabilità della tensione di uscita alla variazione del carico  (da 0 a 100% di Iu )  ≥ di  ±0,03%+10mV


• Stabilità della corrente di uscita alla variazione del carico (da 10% a 100%di Vu)  ≥ di  ±  0,02%


• Ondulazione e rumore residuo a tensione costante in Veff. (da 50Hz ad 1 MHz)  < di 0,015% di Vu max


• Ondulazione e rumore residuo a corrente costante in Ieff. (da 50Hz ad 1 MHz)  < di 0,05% di Iu max


• Stabilità termica in tensione costante (per °C)   ≥  di 0,01% di Vu max


• Stabilità termica in corrente costante (per °C)   ≥ di 0,02%di Iu max


• Max. campo di temperature ambiente al 100% di Iu max   0 / 45 °C


• Precisione strumenti Voltmetro ed Amperometro  1% ± 1 digit


• Risposta ai transitori di carico (da 5% a 100% di Iu max) con ritorno al -0.5% di Vu max.  ≤ 50µs


• Tempo di salita all'Enable   ≤ di 300ms


• Tempo di discesa all'Enable  in funzione del carico


• Tempo di salita al comando "Remote program"  ≤  200ms


• Tempo di discesa al comando "Remote program" in funzione del carico


• Precisione di risposta alle funzioni opzionali 0÷10V Remote Voltage Program 1/10000


• Precisione di risposta alle funzioni opzionali 0÷10V Remote Current  Program 1/10000


• Precisione di risposta alle funzioni opzionali  0÷10V Remote Voltage  Otput 1/10000


• Precisione di risposta alle funzioni opzionali   0÷10V Remot Current Output  1/5000


• Precisione di risposta alle funzioni opzionali “Remote In/Out” 0÷10V  Isolate 1/5000 (12Bit) (valore da   sommare a quelli sopra indicati)


• Tensioni di isolamento In/Out dei controlli  remoti isolati   500Vac max
